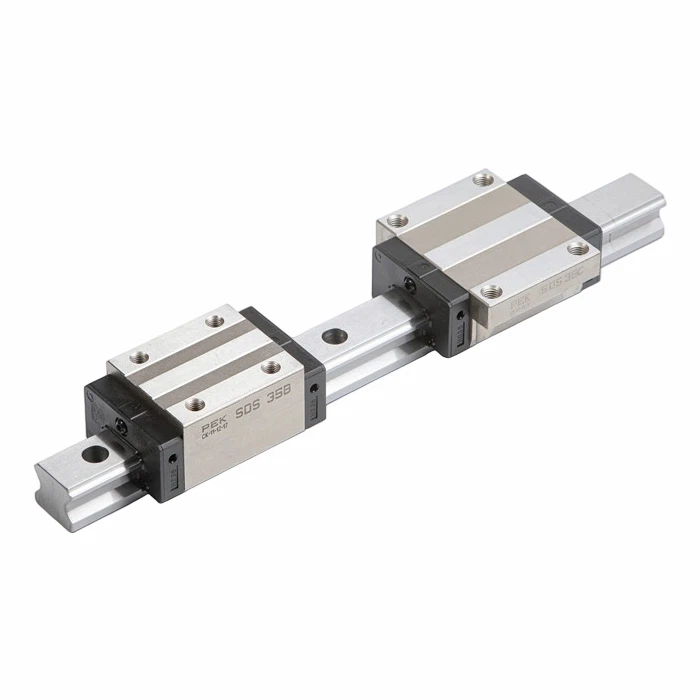

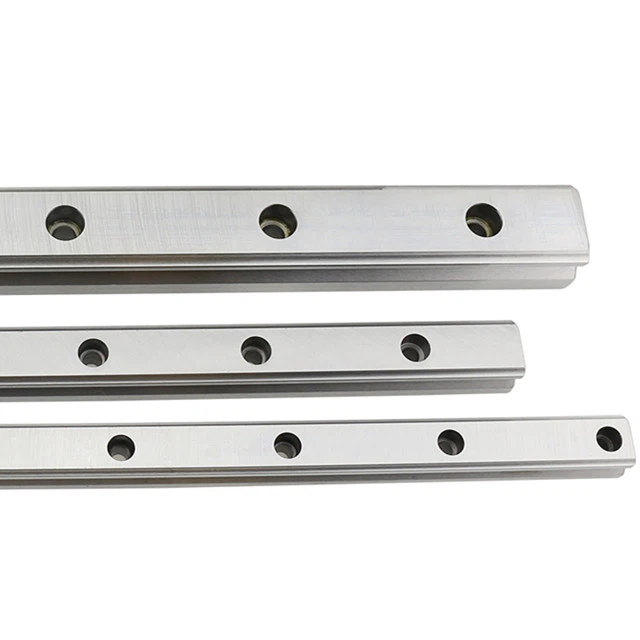

Linjär styrskena

Vi levererar linjär styrning av bästa kvalitet och precision i många år. Våra produkter har exporterats till mer än 30 länder i världen. Välj oss som din långsiktiga-leverantör i Kina, du får oändliga fördelar.

Skicka förfrågan

Produktintroduktion

Precision linjär rörelsestyrning används för att stödja och styra de rörliga delarna, utföra fram- och återgående linjär rörelse i en given riktning, stålkulan rullar oändligt mellan den linjära glidaren och den linjära styrskenan, så att lastplattformen lätt kan röra sig längs styrskenan med hög precision och linjäritet. Och minska friktionskoefficienten till en-femtiondel av den traditionella linjära glidguiden, vilket enkelt kan uppnå hög positioneringsnoggrannhet.

ProduktParameter (Specifikation) SDS Series (High Assembly) B&BL Series

Modell	Fysisk dimension			Blockdimension								Specifikation för smörjnipplar
Modell	Höjd M	Bredd W	Längd L	B	C	S	L1	T	K	N	E	Specifikation för smörjnipplar
SDS15B	28	34	61.8	26	26	M4x0.7x5	39.8	6	23.8	8.3	5.5	G-M4
SDS20B	30	44	77.4	32	36	M5x0.8x6	50.8	8	25.2	5	12	G-M6
SDS20BL	30	44	93.4	32	50	M5x0.8x6	66.8	8	25.2	5	12	G-M6
SDS25B	40	48	83.5	35	35	M6x8	59.5	10	33.25	10	12	G-M6
SDS25BL	40	48	102.6	35	50	M6x8	78.6	10	33.25	10	12	G-M6
SDS30B	45	60	100.5	40	40	M8x10	70.5	12	37.25	10	12	G-M6
SDS30BL	45	60	123	40	60	M8x10	93	12	37.25	10	12	G-M6
SDS35B	55	70	113.9	50	50	M8x12	80.5	12	45.8	15	12	G-M6
SDS35BL	55	70	139.2	50	72	M8x12	105.8	12	45.8	15	12	G-M6
SDS45B	70	86	138.5	60	60	M10x17	97.7	15	60.9	20	16	G-PT1/8
SDS45BL	70	86	171.2	60	80	M10x17	128.8	15	60.9	20	16	G-PT1/8
SDS55B	80	100	163	75	75	M12x18	118	18	67	21	16	G-PT1/8
SDS55BL	80	100	201	75	95	M12x18	156.1	18	67	21	16	G-PT1/8
SDS65B	90	126	186	76	70	M16x20	147	23	76	19	16	G-PT1/8
SDS65BL	90	126	246	76	120	M16x20	206.5	23	76	19	16	G-PT1/8
SDS85B	110	156	247	100	80	M18x25	178.6	30	94	23	16	G-PT1/8
SDS85BL	110	156	303	100	140	M18x25	236	30	94	23	16	G-PT1/8

Modell	Räls dimension					Grundläggande belastningsbetyg		Vikt
Modell	Bredd W1	W2	Höjd M1	Längd på tonhöjd F	d1xd2xh	C(KN)	Co(KN)	Block (Kg)	Räls (Kg/m)
SDS15B	15	9.5	15	60	4.5x7.5x5.3	8.33	13.5	0.2	1.5
SDS20B	20	12	18	60	6x9.5x8.5	13.8	23.8	0.34	2.3
SDS20BL	20	12	18	60	6x9.5x8.5	21.3	31.8	0.43	2.3
SDS25B	23	12.5	22	60	7x11x9	19.9	34.4	0.56	3.3
SDS25BL	23	12.5	22	60	7x11x9	27.2	45.9	0.73	3.3
SDS30B	28	16	26	80	9x14x12	28	46.8	0.91	4.8
SDS30BL	28	16	26	80	9x14x12	37.3	62.5	1.18	4.8
SDS35B	34	18	29	80	9x14x12	37.3	61.1	1.54	6.6
SDS35BL	34	18	29	80	9x14x12	50.2	81.5	1.99	6.6
SDS45B	45	20.5	38	105	14x20x17	60	95.6	2.92	11
SDS45BL	45	20.5	38	105	14x20x17	80.4	127	3.1	11
SDS55B	53	23.5	44	120	16x23x20	88.5	137	4.3	15.1
SDS55BL	53	23.5	44	120	16x23x20	119	183	5.4	15.1
SDS65B	63	31.5	53	150	18x26x22	141	215	7.3	22.5
SDS65BL	63	31.5	53	150	18x26x22	192	286	9.3	22.5
SDS85B	85	35.5	65	180	24x35x28	210	310	13	35.2
SDS85BL	85	35.5	65	180	24x35x28	282	412	16	35.2

Specifikation av SDS-serien (High Assembly) AC&ACL-serien

Modell	Fysisk dimension			Blockdimension
Modell	Höjd M	Bredd W	Längd L	B	C	Ø	M	L1	T	T1	K	N	E	Specifikation för smörjnipplar
SDS15C/SDS15AC	24	47	61.8	38	30	4.5	M5	39.8	8.5	7	19.8	4.3	5.5	G-M4
SDS20C/SDS20AC	30	63	77.4	53	40	6	M6	50.8	10	10	25.2	5	12	G-M6
SDS20ACL	30	63	93.4	53	40	6	M6	66.8	10	10	25.2	5	12	G-M6
SDS25C/25AC	36	70	83.5	57	45	7	M8	59.5	16	10	29.25	6	12	G-M6
SDS25ACL	36	70	102.6	57	45	7	M8	78.6	16	10	29.25	6	12	G-M6
SDS30C/SDS30AC	42	90	100.5	72	52	9	M10	70.5	18	10	34.25	7	12	G-M6
SDS30ACL	42	90	123	72	52	9	M10	93	18	10	34.25	7	12	G-M6
SDS35C/SDS35AC	48	100	113.9	82	62	9	M10	80.5	20	13	38.8	8	12	G-M6
SDS35ACL	48	100	139.2	82	62	9	M10	105.8	20	13	38.8	8	12	G-M6
SDS45C/SDS45AC	60	120	138.5	100	80	11	M12	97.7	22	15	50.9	10	16	G-PT1/8
SDS45ACL	60	120	171	100	80	11	M12	129.8	22	15	50.9	10	16	G-PT1/8
SDS55C/SDS55AC	70	140	163	116	95	14	M14	118	29	17	57	11	16	G-PT1/8
SDS55ACL	70	140	201	116	95	14	M14	156.1	29	17	57	11	16	G-PT1/8
SDS65C/SDS65AC	90	170	186	142	110	16	M16	147	37	23	76	19	16	G-PT1/8
SDS65ACL	90	170	246	142	110	16	M16	206.5	37	23	76	19	16	G-PT1/8
SDS85C/SDS85AC	110	215	247	185	140	18	M20	178.6	55	30	94	23	16	G-PT1/8
SDS85ACL	110	215	303	185	140	18	M20	236	55	30	94	23	16	G-PT1/8

Modell	Räls dimension					Grundläggande belastningsbetyg		Vikt
Modell	Bredd W1	W2	Höjd M1	Längd på tonhöjd F	d1xd2xh	C(KN)	Co(KN)	Block (Kg)	Räls (Kg/m)
SDS15C/SDS15AC	15	16	15	60	4.5x7.5x5.3	8.33	13.5	0.19	1.5
SDS20C/SDS20AC	20	21.5	18	60	6x9.5x8.5	13.8	23.8	0.42	2.3
SDS20ACL	20	21.5	18	60	6x9.5x8.5	21.3	31.8	0.53	2.3
SDS25C/25AC	23	23.5	22	60	7x11x9	19.9	34.4	0.64	3.3
SDS25ACL	23	23.5	22	60	7x11x9	27.2	45.9	0.83	3.3
SDS30C/SDS30AC	28	31	26	80	9x14x12	28	46.8	1.11	4.8
SDS30ACL	28	31	26	80	9x14x12	37.3	62.5	1.46	4.8
SDS35C/SDS35AC	34	33	29	80	9x14x12	37.3	61.1	1.62	6.6
SDS35ACL	34	33	29	80	9x14x12	50.2	81.5	2.08	6.6
SDS45C/SDS45AC	45	37.5	38	105	14x20x17	60	95.6	2.88	11
SDS45ACL	45	37.5	38	105	14x20x17	80.4	127	3.3	11
SDS55C/SDS55AC	53	43.5	44	120	16x23x20	88.5	137	4.5	15.1
SDS55ACL	53	43.5	44	120	16x23x20	119	183	5.7	15.1
SDS65C/SDS65AC	63	53.5	53	150	18x26x22	141	215	8.5	22.5
SDS65ACL	63	53.5	53	150	18x26x22	192	286	10.7	22.5
SDS85C/SDS85AC	85	65	65	180	24x35x28	210	310	17	35.2
SDS85ACL	85	65	65	180	24x35x28	282	412	23	35.2

Specifikation av SDE Series (Low Assembly) B&BS Series

Modell	Fysisk dimension			Blockdimension								Specifikation för smörjnipplar
Modell	Höjd M	Bredd W	Längd L	B	C	S	L1	T	K	N	E	Specifikation för smörjnipplar
SDE15B	24	34	56.8	26	26	M4x6	39.8	6	19.7	4.3	5.5	G-M4
SDE15BS	24	34	40.1	26	－	M4x6	23.1	6	22.2	4.3	5.5	G-M4
SDE20B	28	42	70.1	32	32	M5x7	48.1	6	20	5	12	G-M6
SDE20BS	28	48	51	32	－	M5x7	29	6	23.5	5	12	G-M6
SDE25B	33	48	83	35	35	M6x9	59	8	26.55	5	12	G-M6
SDE25BS	33	48	59.5	35	－	M6x9	35.5	8	26	5	12	G-M6
SDE30B	42	60	98.1	40	40	M8x12	70.1	10	32	7	12	G-M6
SDE30BS	42	60	69.5	40	－	M8x12	41.5	10	32	7	12	G-M6
SDE35B	48	70	108	50	50	M8x12	78	12	37	8	12	G-M6
SDE35BS	48	70	75	50	－	M8x12	45	12	37	8	12	G-M6

Modell	Räls dimension							Vikt
Modell	W1	W2	M1	F	dixd2xh	C(KN)	Co(KN)	Block (kg)	Räls (kg/m)
SDE15B	15	9.5	12.5	60	4.5x7.5x5.3	7.83	16.19	0.15	1.25
SDE15BS	15	9.5	12.5	60	4.5x7.5x5.3	5.35	9.4	0.09	1.25
SDE20B	20	12	15.5	60	6x9.5x8.5	10.31	21.13	0.24	2.08
SDE20BS	20	12	15.5	60	6x9.5x8.5	7.23	12.74	0.15	2.08
SDE25B	23	12.5	18	60	7x11x9	10.27	32.4	0.41	2.67
SDE25BS	23	12	18	60	7x11x9	11.4	19.5	0.25	2.67
SDE30B	28	16	23	80	9x14x12	23.7	47.46	0.76	4.35
SDE30BS	28	16	23	80	9x14x12	16.42	28.1	0.45	4.35
SDE35B	34	18	27.5	80	9x14x12	33.35	64.84	1.13	6.14
SDE35BS	34	18	27.5	80	9x14x12	22.6	37.38	0.66	6.14

Specifikation av SDE Series (Low Assembly) A&AS Series

Modell	Fysisk dimension			Blockdimension								Specifikation för smörjnipplar
Modell	Höjd M	Bredd W	Längd L	B	C	M	L1	T	K	N	E	Specifikation för smörjnipplar
SDE15A	24	52	56.8	41	26	M5	39.8	7.2	19.7	5.5	5.5	G-M4
SDE15AS	24	52	40.1	41	－	M5	23.1	7.2	19.7	5.5	5.5	G-M4
SDE20A	28	59	70.1	49	32	M6	48.1	9	22.2	6	12	G-M6
SDE20AS	28	59	51	49	－	M6	29	9	22.2	6	12	G-M6
SDE25A	33	73	83	60	35	M8	59	11	26.3	8	12	G-M6
SDE25AS	33	73	59.5	60	－	M8	35.5	11	26.3	8	12	G-M6
SDE30A	42	90	98.1	72	40	M10	70.1	11	32	8	12	G-M6
SDE30AS	42	90	69.5	72	－	M10	41.5	11	32	8	12	G-M6
SDE35A	48	100	108	82	50	M10	78	14	37	8.5	12	G-M6
SDE35AS	48	100	75	82	－	M10	45	14	37	8.5	12	G-M6

Modell	Räls dimension							Vikt
Modell	Bredd W1	W2	Bredd M1	Pitch F	dixd2xh	C(KN)	Co(KN)	Block (kg)	Räls (kg/m)
SDE15A	15	9.5	12.5	60	4.5x7.5x5.3	7.83	16.19	0.21	1.25
SDE15AS	15	9.5	12.5	60	4.5x7.5x5.3	5.35	9.4	0.12	1.25
SDE20A	20	12	15.5	60	6x9.5x8.5	10.31	21.13	0.32	2.08
SDE20AS	20	12	15.5	60	6x9.5x8.5	7.23	12.74	0.19	2.08
SDE25A	23	12.5	18	60	7x11x9	10.27	32.4	0.59	2.67
SDE25AS	23	12	18	60	7x11x9	11.4	19.5	0.35	2.67
SDE30A	28	16	23	80	9x14x12	23.7	47.46	1.04	4.35
SDE30AS	28	16	23	80	9x14x12	16.42	28.1	0.62	4.35
SDE35A	34	18	27.5	80	9x14x12	33.35	64.84	1.45	6.14
SDE35AS	34	18	27.5	80	9x14x12	22.6	37.38	0.84	6.14

ProduktFunktion och applikation

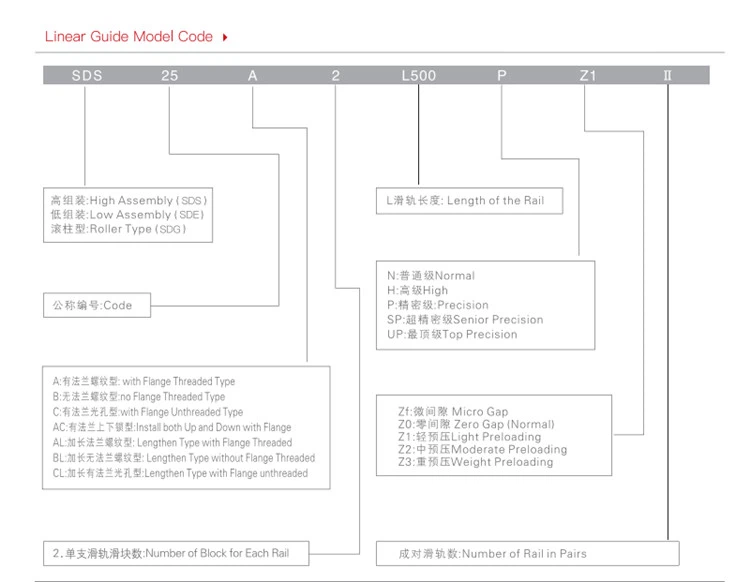

Förladdningsalternativ:

Zf (Micro Gap), Z0 (Noll Gap), Z1 (Lätt förladdning), Z2 (Moderate Preloading), Z3 (Weight Preloading)

Förspänningsgraden har inget samband med kvalitet, det handlar om styvhet och jämnhet.

Förspänningsgraden är direkt proportionell mot glidskenans noggrannhet och omvänt proportionell mot livslängden

1, lätt förbelastning: lätt förbelastning är endast lämplig för vissa belastningsriktningar, vibrationer, påverkan av liten utrustning och dubbla -axlar parallell användning av enheten precisionskraven är inte särskilt höga, enstaka krav på små glidmotståndsutrustning.
Till exempel: automatisk förpackningsmaskin, automatisk dörr- och fönsterbearbetningsmaskin, balksvetsmaskiner, bindningsmaskiner, allmän industrimaskin XY-axel, svetsmaskin, smältmaskin, verktygsbytesanordning, alla typer av materialförsörjningsanordningar, CNC-gravyr- och fräsmaskin, lättviktsfräsmaskin

2, Måttlig förspänning: måttlig förspänningsanordning med fribärande belastning eller vridmoment, som används i enaxlig utrustning, lätt belastning och mekanisk utrustning med hög precision.
Till exempel: automatisk beläggningsmaskin, industrirobot, matningsaxel för slipmaskinbord, NC-svarv, edm-maskin, mätanordning, precisionsuppriktningsplattform

3, Viktförspänning: viktförspänning används i allmänhet i kraven på hög styvhet, stor vibrationsslagkraft hos utrustning, hög belastning tunga skärande verktygsmaskiner.
Till exempel: matningsaxel för slipskivor, fräsmaskin, bearbetningscenter, NC-svarv, vertikal eller horisontell borrmaskin, Z-axel för arbetsmaskiner

Monteringshöjd: Kombinationshöjden mellan glidskena och glidblock är olika

SDS (hög montering), SDE (låg montering)

Högmonteringsserier är lämpliga för stort installationsutrymme och stor belastningsmiljö, såsom: kvarn, fräsmaskin, svarv, borrmaskin, borrmaskin, integrerad bearbetningsmaskin, etc...
Lågmonteringsserier är lämpliga för små installationsutrymmen och miljöer med liten belastning, såsom: gravyrmaskin, förpackningsmaskiner, halvledare-, etc...

Generellt används linjär rörelsestyrning i stor utsträckning på halvledartillverkningsutrustning, ytslipmaskin, edm-maskin, höghastighetshanteringsanordning, NC-svarv, livsmedelsmaskiner, medicinska maskiner, träbearbetningsmaskiner, lasersvetsmaskiner, industrirobotar och annan automationsutrustning

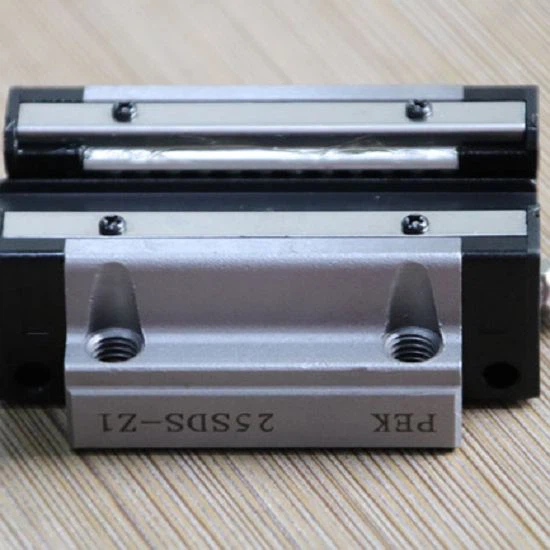

Produktdetaljer

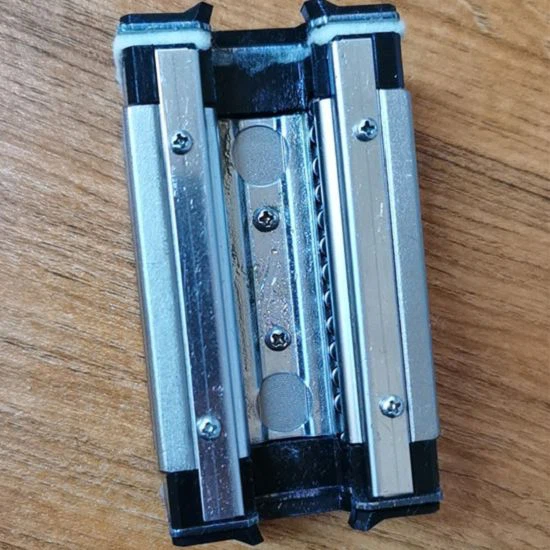

1. Stora kulelement och bearbetning med snäva löpbanor ger hög belastningskapacitet,

Själv-justerande kulelement absorberar dimensionsfel under monteringen, vilket gör installationen enklare och snabbare

2. Hållbar all-stålkonstruktion och korrosionsbeständiga-beläggningar

med längre livslängd, damm- och högtemperaturbeständig design, kan användas under ogynnsamma förhållanden, även tyst plasthållarstruktur för ditt val

3. Hög-bearbetning med linjär rörelse med räls som begränsar friktionen ger lång livslängd

4. Fullständigt utbytbar/kompatibel med flera kända varumärken

Produktkvalificering

Vår linjära rörelsestyrskena har importerats till Europa, Nordamerika, Sydamerika, Afrika, Australien, Sydasien, Sydostasien, Mellanöstern, Östasien, etc...

Våra produkter och tjänster får kundernas konsekvent höga beröm och ständiga ombeställning, försäljningsvolymen växer stadigt varje år

27001

Leverera, frakt och servering

Flera års tillverkningserfarenhet och ett team av erfarna,-marknadsförsäljningsgrupper av hög kvalitet inom linjära rörelseguider, som tillhandahåller 24-timmars onlineservice via e-post och olika verktyg för snabbmeddelanden, med den bästa kvaliteten och linjära kulskruvar, snabbast leveranstid och mest konkurrenskraftiga priser. Från produktion till förpackning, transport, leverans. Vi uppdaterar bilder och videor för kunden för att spåra informationen om den linjära styrningens linjära styrning i realtid- och säkerställa kundens deltagande. Frakt med flyg, till sjöss, med lastbil, med järnväg, med International Express, etc...Flera transportkanaler för kunder att välja. De flesta professionella tekniker vägleder kunder i installation och användning. Ett-års garanti och starka-efterförsäljningsteam för att säkerställa-efterförsäljningsservice.
